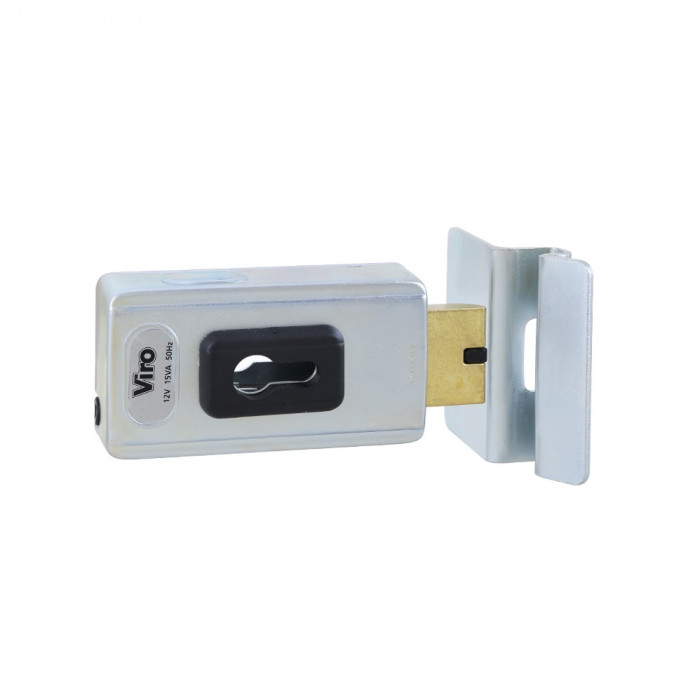

Электромеханический накладной замок гаражного типа VIRO V06 (серия V1.7918) с подвижным косым ригелем, низким напряжением питания переменного тока, двойным режимом работы предназначен для внутренних и наружных сплошных деревянных и металлических дверей, механических и автоматических ворот, уличных калиток .
Достоинства:
- замок универсальный, правый, левый: оцинкованная сталь, для дверей, ворот, открывающихся внутрь калиток;
- тип установки замка: вертикальный или горизонтальный;
- компактность по размерам: идеален для уличной установки на узких рамах ворот и калиток;
- режимы регулирования работы замка: "СЕРВИС" и "БЕЗОПАСНОСТЬ";
- стандартный режим комплектации поставки замка “СЕРВИС”: перевод в режим “БЕЗОПАСНОСТЬ” осуществляется посредством удаления внутреннего стопорного фиксатора выбора режима работы из замка, пошагово действия указанные в инструкции пользователя;
- номинальное напряжение: 12В переменного тока (АС) 15VА, Опционально (спецзаказ) - 24В переменного (AC), 12В или 24В постоянного (DC) тока;
- электромеханическая функция: замок нормально заперт;
- опциональная возможность докомплектования замка или замены в нем электрических элементов при эксплуатации: трансформаторный блок питания V7909, выпрямитель тока V7911, пара электрических контактов V7903, указанные элементы не входят в основной комплект замка и при необходимости заказываются отдельно дополнительно;
- замок взломоустойчив: выдерживает нагрузку на прочность не менее 540 кг;
- замок вандалоустойчивый: подвижный косой ригель в открытом состоянии замка скользит по поверхности запорной планки, втягиваясь в корпус замка и автоматически блокируется в закрытое состояние, как только войдет в отверстие запорной планки, для блокировки косого ригеля в отверстии запорной планки. планки с наружной стороны размещения завес должны составлять 1мм;
Особенности:

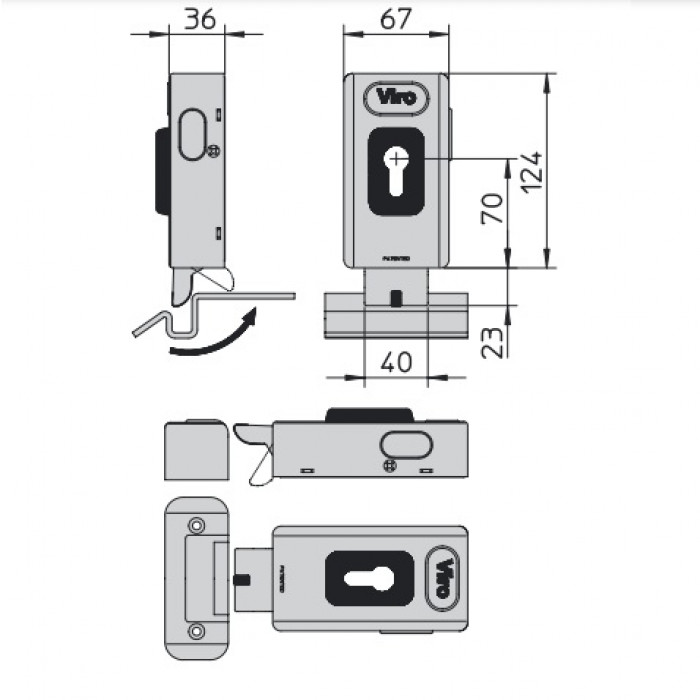

- BackSet: 70 мм;
- режим работы “СЕРВИС”: замок отпирается при подаче электрического импульса управления и остается отключенным до тех пор, пока дверь, ворота или калитка не будут закрыты, в данном режиме замок совместим для дверей, ворот или калиток с дверными дотягителями, дверной автоматикой или автоматикой для ворот;
- режим работы “БЕЗОПАСНОСТЬ”: замок отпирается при подаче электрического импульса управления и одновременного физического нажатия на дверь, ворота или калитку, в данном режиме замок запрещается использовать для дверей, ворот или калиток вместе с дверными дотягителями, дверной автоматикой или автоматикой для ворот;
- опционная возможность докомплектования трансформаторным блоком питания V7909: 230В/12В AC, 18-20Вт, 50Гц с коротким проводом соединения сечением 2*1мм, в основной комплект замка не входит;
- опционная возможность докомплектования выпрямителем тока V7911, который превращает переменный ток в постоянный, обеспечивает бесшумную работу замка, предотвращает его вибрацию и совместим со всеми типами электромагнитных катушек 12В и 24В, в основной комплект замка не входит;
- опционная возможность докомплектования парой электрических контактов V7903: в корпусе из нейлона, черного цвета, контакты из никелированной латуни, обеспечивается контактная беспроводная передача напряжения от трансформаторного блока питания к двойной электромагнитной катушки, в комплекте вместе с парой нейлоновых прокладок. замена заводской модификации контактов на контакты другого производителя или использование проводного соединения в замке является несоблюдением пользователем эксплуатационных требований и причиной отказа поставщика в гарантийных обязательствах на изделие, указанная пара электрических контактов V7903 в основной комплект замка не входит;
- двойная электромагнитная катушка V8.7906: 12В, 15Вт, 50Гц, равномерно распределяет нагрузку на замок, обеспечивает высокую надежность и долговечность работы замка, входит в основной комплект замка;
- опциональная возможность заказа отдельной по артикулю модели замка с микровыключателем, который будет обеспечивать функцию индикации электромеханического управления перехода замка из замкнутого состояния в отключенное;

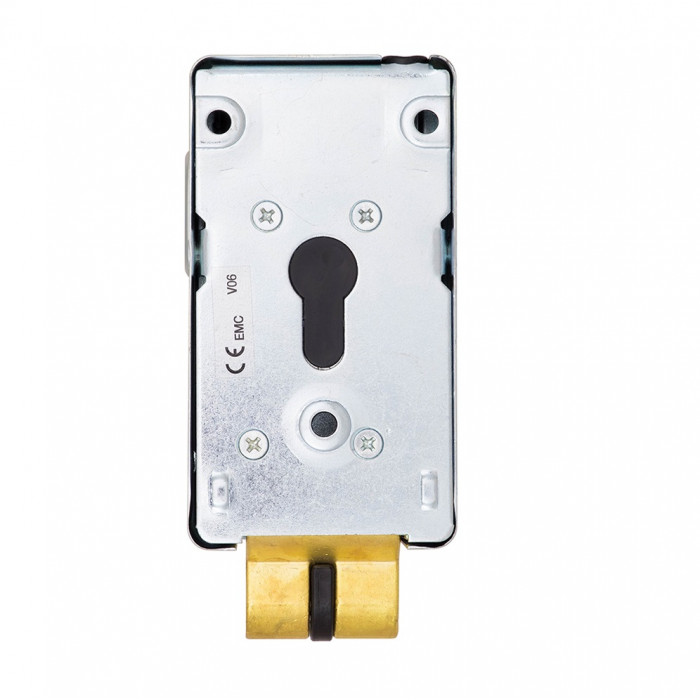

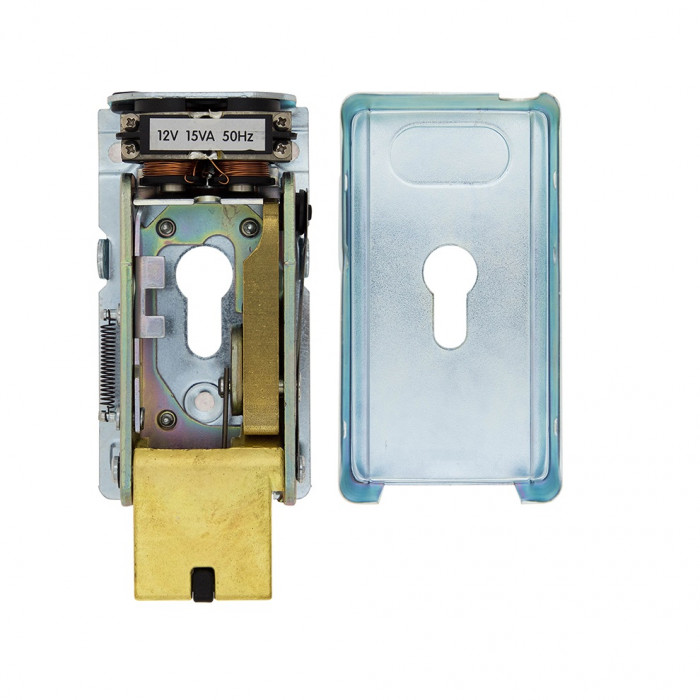

- конструкция замка: корпус цельный (моноблок) из оцинкованной стали, крышка из листовой оцинкованной стали, супортная защитная накладка цилиндра из легированной стали, косой ригель из твердой латуни, подвижный, при отпирании втягивается в корпус замка, масса замка 1,285 кг, при ул. обязательным требованием является установка козырьков, не входящих в комплект замка;

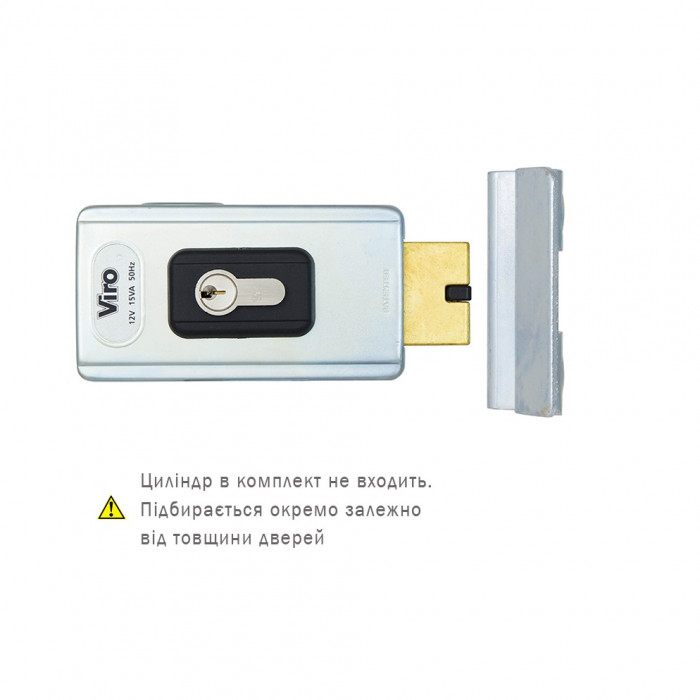

- замок предназначен под цилиндр DIN-стандарта: односторонний или двухсторонний типа ключ-ключ, в основную комплектацию замка цилиндр DIN-стандарта не входит, докомплектовывается отдельно дополнительно;
- особенности подбора DIN-цилиндра: таблица подбора указана в инструкции пользователя в зависимости от толщины дверей/рамы ворот/калитки, минимальная симметрия цилиндра – внутренняя 27мм, наружная 31мм, при использовании козырька наружная сторона цилиндра дополнительно увеличивается на 5м;
- монтажная запорная наземная пластина V9986: цементируется в землю или приваривается к нижней раме ворот или калитки, входит в комплект замка;
- опциональная возможность докомплектования запорной планкой V7912.117.217, которая используется всегда, кроме вертикальной установки замка, не входит в основной комплект замка;
- зазор между корпусом замка и универсальной накладной запорной планкой V7912.117.217 при горизонтальном монтаже замка – 4мм;
- монтажная наземная запорная пластина V9986, используемая при вертикальном монтаже замка, входит в основной комплект замка;
- зазор между корпусом замка и монтажной наземной запорной пластиной V9986 при вертикальном монтаже замка – 3-5мм.
Дополнительные аксессуары:
- монтажная запорная наземная пластина V9986;
- вертикальный козырек V9989;
- комплект горизонтального козырька V9990 с монтажной пластиной V7912.0219;
- монтажная пластина V7912.0219 под запорную планку V7912.117.217;
- запорная планка V7912.117.217: накладная, универсальная, нержавеющая сталь для всех типов дверей, ворот и калиток;
- специализированный комплект аксессуаров V1.7918.06000: ручка из нейлона, накладная универсальная запорная планка V7912.117.217, комплект V9990, монтажный комплект с крепежными элементами, предназначенный для горизонтальной установки замка;
- электрические элементы замка: трансформаторный блок питания V7909, выпрямитель тока V7911, пара электрических контактов V7903, электромагнитная двойная катушка V8.7906.
Комплектация:

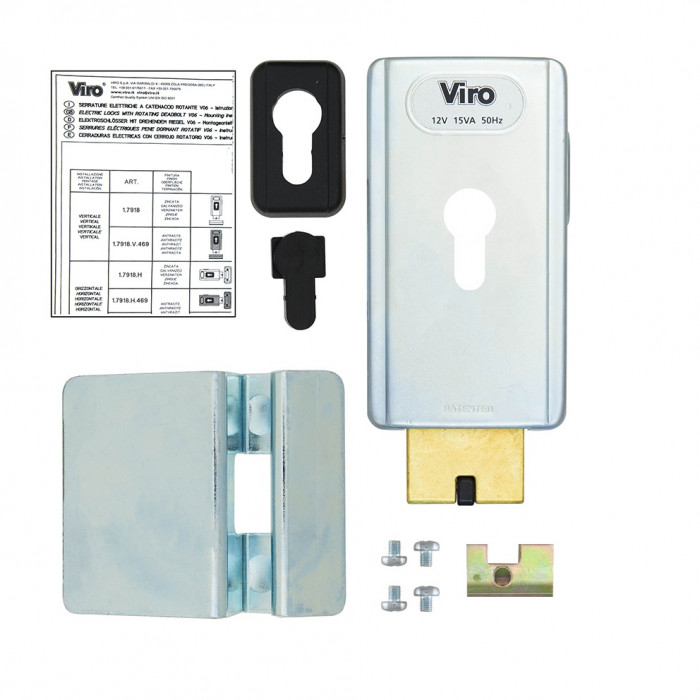

- корпус замка, суппортная защитная накладка цилиндра, электрические элементы замка, нейлоновый инсерт (накладка) для ригеля, монтажная запорная наземная пластина V9986, монтажный комплект с элементами крепления, паспорт-инструкция пользователя, упаковочная упаковка.
