Электромеханический накладной замок гаражного типа VIRO V9083 (серия 0794P) с усиленной конструкцией подвижного косого ригеля из легированной нержавеющей стали, низким напряжением питания переменного тока, с внутренней кнопкой выхода, двойным режимом работы предназначен для промышленных внешних сплошных механических металлов. ворот, уличных калиток со стандартной или широкой рамой.
Достоинства:
- замок универсальный, правый, левый: оцинкованная сталь, для дверей, ворот, открывающихся внутрь калиток;
- тип установки замка: вертикальный или горизонтальный;
- режимы регулирования работы замка: "СЕРВИС" и "БЕЗОПАСНОСТЬ";
- стандартный режим комплектации поставки замка “СЕРВИС”: перевод в режим “БЕЗОПАСНОСТЬ” осуществляется посредством удаления внутреннего стопорного фиксатора выбора режима работы из замка, пошагово действия указанные в инструкции пользователя;
- номинальное напряжение: 12В переменного тока (АС) 15VА, Опционально (спецзаказ) - 24В переменного (AC), 12В или 24В постоянного (DC) тока;
- электромеханическая функция: замок нормально замкнут, переход в выключенное состояние замка управляется электрическим импульсом, с обеих сторон всегда отпирается ключом, с внутренней стороны дополнительно кнопкой выхода;

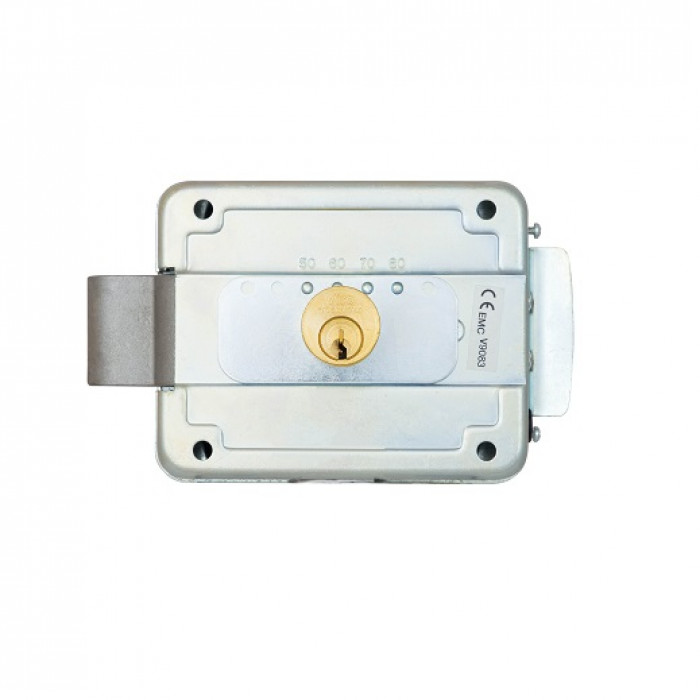

- BackSet 50/80мм: стандартная комплектация 60мм, регулируется механически пошагово по оси цилиндра в интервале 50-60-70-80мм с помощью входящего в комплект замка ключа, в замках других производителей такая функция отсутствует;
- замок взломоустойчив: выдерживает нагрузку на прочность не менее 640 кг;
- замок вандалоустойчивый: подвижный косой ригель в открытом состоянии замка скользит по поверхности запорной планки, втягиваясь в корпус замка и автоматически блокируется в закрытое состояние, как только войдет в отверстие запорной планки, для блокировки косого ригеля в отверстии запорной планки. планки с наружной стороны размещения завес должны составлять 1мм;
- усиленная конструкция косого ригеля: увеличенная толщина ригеля по отношению к стандартным ригелям из твердой латуни, изготовлен из коррозионностойкой и жаростойкой высококачественной легированной нержавеющей стали марки AISI 304, подвижной, втягивающейся в корпус замка;
– жесткие условия эксплуатации: пригодны для уличного монтажа при значительных перепадах дневной и ночной температуры воздуха, при резких изменениях климатических погодных условий;
- замок VIRO V9083 (серия 0794P) представляет собой усовершенствованную модель аналога VIRO V83 (серия 7910).
Особенности:
- режим работы “СЕРВИС”: замок отпирается при подаче электрического импульса управления и остается отключенным до тех пор, пока дверь, ворота или калитка не будут закрыты, в данном режиме замок совместим для дверей/ворот/калит с дверными дотягителями, дверной автоматикой или автоматикой для ворот;
- режим работы “БЕЗОПАСНОСТЬ”: замок отпирается при подаче электрического импульса управления и одновременного физического нажатия на дверь/ворота/калитку, в данном режиме замок запрещается использовать для дверей/ворот/калиток вместе с дверными дотягителями, дверной автоматикой или автоматикой для ворот;
- трансформаторный блок питания V7909: 230В/12В AC, 18-20Вт, 50Гц, провод соединения с сечением 2*1мм, в комплект замка не входят;

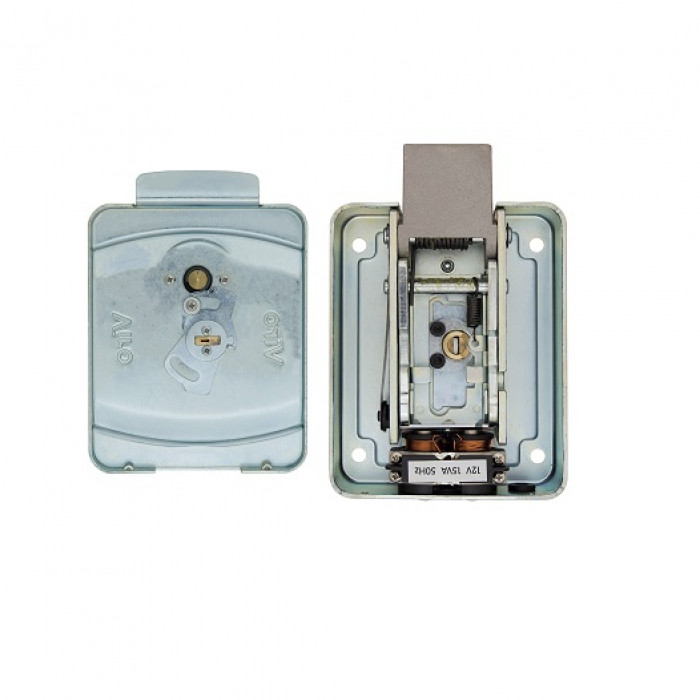

- двойная электромагнитная катушка V2.8.7961.290.00.000: 12В, 15Вт, 50Гц, равномерно распределяет нагрузку на замок, обеспечивает высокую надежность и долговечность работы замка;
- конструкция замка: корпус цельный (моноблок) из оцинкованной стали, крышка из листовой оцинкованной стали, фиксированная ручка и суппортная защитная накладка наружного цилиндров из легированной нержавеющей стали, кнопка выхода из латуни и внутренняя овальная накладка из нейлона, 6, масса замка 1, монтаже обязательным требованием является установка козырьков, не входящих в комплект замка;
- поворот ключа с внутренней стороны замка: блокирует или разблуживает срабатывание кнопки выхода, ограничивает действие функции "ДНЕВНОЙ РЕЖИМ", когда замок постоянно может находиться в отключенном состоянии;
- комплект пара цилиндров VIRO 791/794: круглые, пятипиновые, из твердой латуни; внутренний VIRO 791, зафиксированный к корпусу замка, не регулируется; наружный VIRO 794 на толщину двери до 53мм, крепится стяжными болтами к армированной пластине из середины корпуса замка, опционно – наружный цилиндр VIRO 793 на толщину двери 62,5мм, или наружный цилиндр VIRO 797 на толщину двери 71,5 плуги и пены латунные, защита от сверления – пены грибовидной формы; масса комплекта 0,24 кг; ключи универсального спецпрофиля VIRO UN;
- монтажная запорная наземная пластина V9986: из оцинкованной стали, используется исключительно для вертикальной установки, цементируется в землю или приваривается к нижней раме ворот или калитки, заказывается отдельно, в комплект замка не входит;

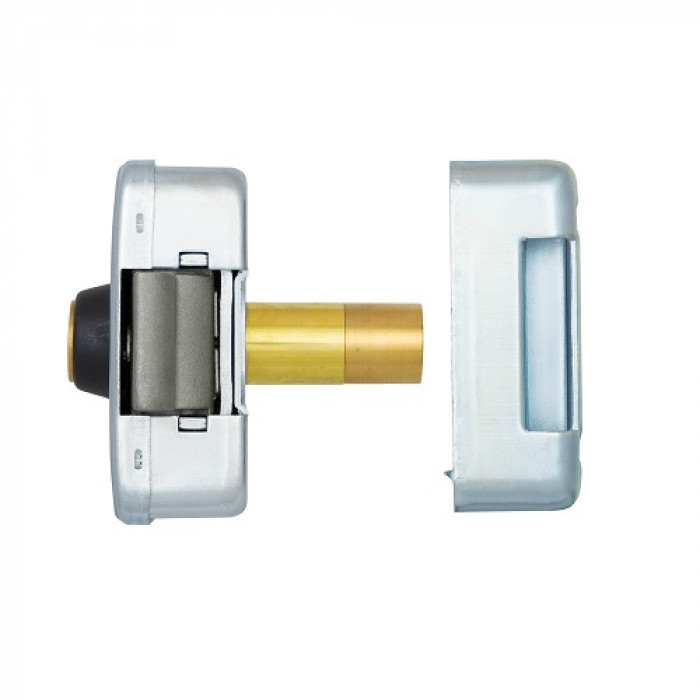

- запорная накладная планка V9083.117: универсальная из легированной нержавеющей стали, используется исключительно для горизонтальной установки замка, входит в комплект замка;
- зазор между корпусом замка и универсальной накладной запорной планкой V9083.117 при горизонтальном монтаже замка – 4мм;
- зазор между корпусом замка и монтажной наземной запорной пластиной V9986 при вертикальном монтаже замка – 3-5мм.
Дополнительные аксессуары:
- монтажная наземная запорная пластина V9986 для вертикальной установки;
- запорная накладная универсальная планка V9083.117 для горизонтальной установки;
- вертикальный козырек V9989;
- комплект горизонтального козырька V9990 с монтажной пластиной V7912.0219;
- монтажная пластина V7912.0219 под запорную накладную универсальную планку V9083.117;
- электрические элементы замка: трансформаторный блок питания V7909, выпрямитель тока V7911, пара электрических контактов V7903, двойная электромагнитная катушка V2.8.7961.290.00.000 – подбираются отдельно как элементы для сервисной замены природного износа или выхода из периода износа.
Комплектация:
- корпус замка V9083 серии 0794P, комплект пара цилиндров VIRO 791/794 спецпрофиля VIRO UN, фиксированная ручка, внутренняя кнопка выхода, суппортная овальная накладка на цилиндр с кнопкой, внешняя декоративная накладка на цилиндр, электрические элементы замка8 для горизонтальной установки, шестигранный ключ для регулировки выхода основного косого ригеля, монтажный комплект с крепежными элементами, паспорт-инструкция пользователя, упаковочная упаковка.
